一、 物料狀態參數
1、 目的：將鉬酸煅燒脫去結晶水，得到氧化鉬，脫結晶水的溫度為120℃。
2、 物料名稱和分子式：鉬酸H2Mo4（MoO3+H2O）
3、 物料PH值2.5—3，鹽酸、硝酸。
4、 物料狀態:板框壓濾機濾餅。
5、 物料含水量30%
6、 物料粒度:＜120目
7、 處理量：200（kg/hr）
8、 產品：MoO3
9、 材質：碳鋼。
10、 間接加熱：直接加熱窯管。如采用天然氣為燃料，可采用直接加熱方式。但設備在遵義使用，該地沒有天然氣。
二、 產品成分及粒度
1、產品成分Mo＞57%，C≤0.1%，S≤0.1%,P≤0.05%，Cu≤0.30%,Pb≤0.05%。
2、粒度：0—4mm不少于90%。
3、工藝參數：焙燒溫度550—600℃（物料溫度不得大于650℃，否則變性）；出爐溫度：＜300℃；物料在爐中通過時間：1.5-2小時；現有設備為直接加熱方式，干燥時間為1.5hr；

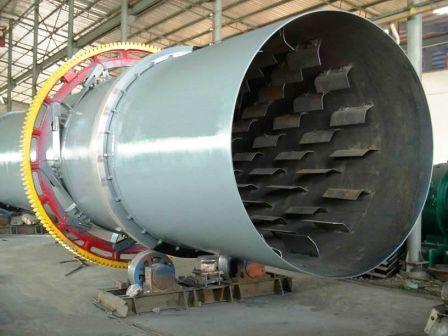

三、對回轉窯性能的要求：
1、爐膛溫度550-600℃；
2、物料在爐中要能攪動、能粉碎、不能結塊、不粘結爐壁。
3、熱源不能污染物料。
4、隨氣流排出的物料能過濾回收。
5、熱源：發生爐煤氣。
一、設計條件：
物料：鉬酸。開放分類： 定義、農業、無機化學、分析化學、無機酸。英文名：molybdic acid ：分子式：H2MoO4或MoO3·H2O 。
分子量：179．97。CAS號：7782-91-4。性質：無機酸，鉬的含氧酸。膠狀。白色或帶有黃色的塊狀或粉末。密度3．124g／cm3(15℃)。加熱到70℃失去一個分子結晶水。微溶于水，溶于液堿、氨水或氫氧化銨溶液。商品一般含有部分鉬酸銨。酸化鉬（IV）酸鹽溶液加熱至40～60℃可制得鉬酸。由鉬酸銨與濃硝酸作用可得一水合鉬酸H2MoO4·H2O，黃色柱狀單斜晶系，難溶于水。用于制取其他鉬的化合物和金屬鉬。制造鉬類催化劑(如石油催化劑等)，藍色陶瓷釉藥和涂料。用作制造鉬鹽的原料．其中仲相酸銨是實驗室常用試劑，也是微量元素肥料。分析化學中用于定量分析磷，磷酸鹽及鋁。 醫藥、金屬電鍍著色，并用作釉藥、油畫和水彩畫顏料等。
